　　用途
　　广泛用于火电厂、冶金、化工、纺织、矿山等行业的锅炉、除氧器、排污扩容器、汽机疏水器、再热器、压力罐、喷射器及化学反应器等设备的汽（气）体排空消声。
　　技术特点
　　1、利用“节流降压”原理与“小孔喷注”理论相结合，消声量大，可达35-40 dB(A)。
　　2、体积小、重量轻、结构合理、安装方便。
　　3、消声器直接安装在排气管末端，排气管热胀位移不受限制。
　　规格选用表

类别	型号规格	适用锅炉参数			消声器特性
		压力(MPa)	容量(t/h)	温度(℃)	排量(t/h)	压力(MPa)	总长L	直径D	法兰内经d	消声量dB(A)
							(㎜)	(㎜)	(㎜)
中压	φ2KXP(ZH)-5	3.82	15-25	450	5	1.2	770	133	57	35

	φ2KXP(ZH)-10		35-40	450	10	1.2	880	272	57	39

	φ2KXP(ZH)-15		45	450	15	1.2	1060	272	76	36

	φ2KXP(ZH)-25		65-80	450	25	1.2	1334	312	108	36

	φ2KXP(ZH)-40		130	450	40	1.2	1584	412	108	38

	φ2KXP(ZH)-50		160	450	50	1.2	1844	412	108	39

	φ2KXP(ZH)-60		220	450	60	1.2	1874	512	133	38

次高压	φ2KXP(C)-10B	5.3	35	485	10	1.6	1080	312	57	39
	φ2KXP(C)-15B		35	485	15	1.6	1160	312	57	38
	φ2KXP(C)-24B		65.75	485	25	1.6	1360	312	76	40
	φ2KXP(C)-40B		130	485	40	1.6	1670	412	108	38
	φ2KXP(C)-50B		160	485	50	1.6	1980	412	133	39
	φ2KXP(C)-60B		220	485	60	1.6	2170	512	133	38
高压	φ2KXP(G)-60B	9.81	220	540	60	3	1760	512	108	39
	φ2KXP(G)-85B		220	540	85	3	2190	512	133	38
	φ2KXP(G)-100B		300.41	540	100	3	2390	512	133	39
	φ2KXP(G)-120B		300.41	540	120	3	2620	512	133	40
	φ2KXP(G)-150B		300.41	540	150	3	2760	512	133	41
超高压	φ2KXP(CH)-100B	13.73	420.67	540	100	4.2	2390	512	133	39
	φ2KXP(CH)-150B		670	540	150	4.2	2760	512	133	40
	φ2KXP(CH)-200B		670	540	200	4.2	3130	512	133	41
亚临界	φ2KXP(Y)-200B	17.36	1025	540	200	5.2	3130	512	133	40

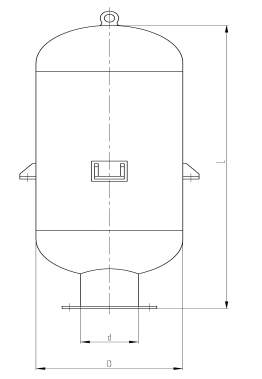

　　外形示意图

　　使用说明
　　1、规格选用表中消声器的排量和压力是按锅炉参数30%的排量和压力设计的，订货时如果消声器的排量和压力与表中不符，本公司可根据实际的排量和压力进行消声器非标设计。
　　2、安装前应检查消声器内部无杂物，小孔无堵塞，同时对排气管系统进行清理，清除管内一切杂物、焊渣和氧化皮等。
　　3、不允许将本系列消声器作蒸汽管道使用。
　　4、消声器应垂直屋面安装，并应高于屋面、四周预留必要的安全距离，否则外加防护罩。
　　5、每年安全大检查、大修等应检查消声器小孔是否堵塞，焊缝是否完好无缺。
