用于控制高炉炉顶均压放散阀排放气体产生的空气动力性噪声。
技术特点
1、采用阻抗复合的结构形式，可与各种不同规格的高炉均压放散阀配套。
2、消声量：＞30dB(A)。
3、压力损失：＜10000Pa。
规格选用表

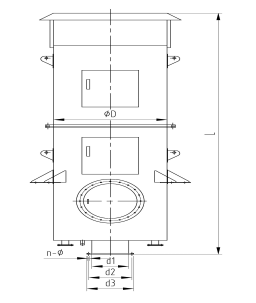

| 型号规格 | 适用放散条件 | 外形尺寸(㎜) | 法兰尺寸(㎜) | 消声量dB(A) | 压力损失 | |||||||
| 气体压力 | 气体体积 | 气体温度 | 放散时间 | 外径 | 长度 | 内径 | 中径d2 | 外径 | 连接孔 | (Pa) | ||
| (MPa) | (m3) | (℃) | (s) | D | L | d1 | d3 | n-φ |
|
|||
| GJS-1 | 0.22 | 21 | 100 | 5 | 1200 | 5000 | 325 | 395 | 440 | 12月22日 | ＞30 | ＜10000 |
| GJS-2 | 0.25 | 35 | 150 | 5 | 1500 | 6000 | 400 | 495 | 540 | 16-22 | ＞30 | ＜10000 |
| GJS-3 | 0.22 | 55 | 220 | 5 | 1600 | 6500 | 500 | 600 | 645 | 20-22 | ＞30 | ＜10000 |
| GJS-4 | 0.2 | 65 | 250 | 5 | 1800 | 6800 | 600 | 705 | 755 | 20-26 | ＞30 | ＜10000 |
| GJS-5 | 0.28 | 75 | 300 | 5 | 2000 | 7000 | 700 | 810 | 860 | 24-26 | ＞30 | ＜10000 |
| GJS-6 | 0.3 | 80 | 200 | 5 | 2000 | 7000 | 700 | 810 | 860 | 24-26 | ＞30 | ＜10000 |
使用说明
1、选用消声器应根据风量配套，消声器长度可根据消声量要求作调整。
2、安装时需有足够强度的支架，并有防振减振措施。
3、本系列消声器可根据用户要求进行非标设计。
